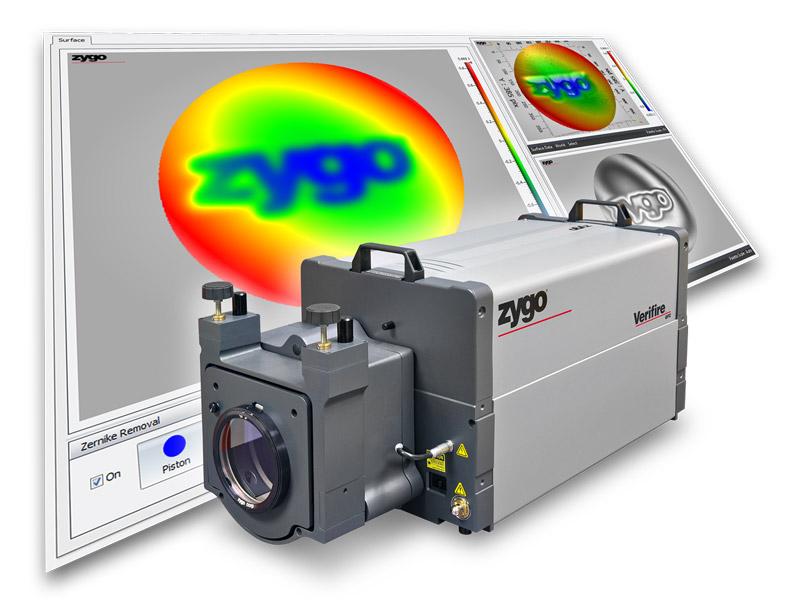

ZYGO新一代激光干涉儀系列--VeriFire?激光干涉儀，繼承了工業標準GPI?激光干涉儀系列的所有優點，融合了機械相移技術、創造性的數據采集技術、高性能的光電成像系統、振動補償軟件、非球面測量技術和波紋抑制技術等，是ZYGO技術的集中體現。 所有VeriFire?系列產品都能提供標準的干涉測量，每種型號均具有特殊的應用。Verif ire"系統真正的斐索型激光光路設計延續了zYG0在面形計量行業*與倫比的經驗。共光路的設計結合ZYG0**的采集算法，和功能強大的批軟件實現了高精度的表面計量與先進的分析能力。
關鍵性能：
? 斐索型共光路系統保證精密測量
? 友好的圖形用戶界面，易于生產線上操作
? 創新箅法使其在振動環境中也能實現準確計量
? 利用先進的過程控制技術，快速提取測試中不變的信息
? 每一幀數據都將振動信息凍結
所有 Verifire? 系列產品都能提供標準的干涉測量,每種型號均具有特殊的應用,列于下表:
|
型號:
|
XPZ
|
QPZ
|
ATZ
|
MST
|
Asphere
|
|
核心技術:
|
相位移式干涉儀 (PSI)
|
傅立葉轉換相位移
式干涉儀
|
**非球面演算
法相位移式干涉儀
|
|
光源:
|
點光源
|
點光源和 Ring of Fire?環形光源(波紋抑制)
|
|
變焦:
|
自動 1-6X
|
數位控制 1-5X
|
|
聚焦:
|
自動
|
數控步進焦距控制
|
|
解析度:
|
640 × 480 圖元
|
1k × 1k 圖元
|
|
幀速:
|
75 Hz
|
100 Hz
|
43 Hz
|

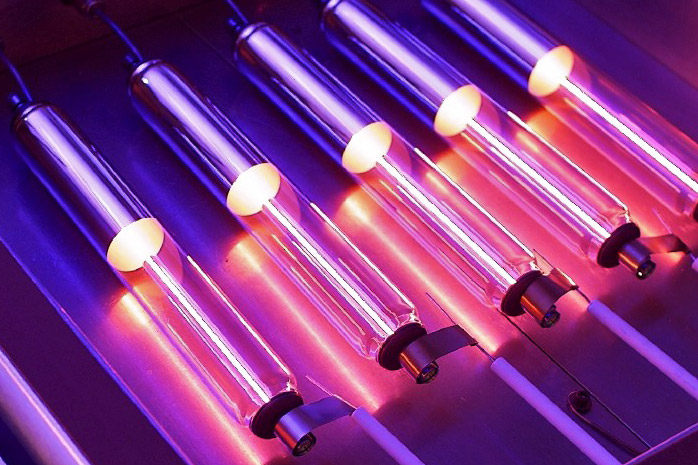

ZYG0激光器長壽命、高功率、穩頻
..........ZYG0專有的這款激光器的的激光功率和壽命均遠遠超過市售的激光干涉儀中常用的氦氖激光器。
..........其壽命評定超過60000小時，所以我們的激光器可以承諾3年免費質保，很大限度地減少停機時間和提高您的投資回報率。
..........Verifire干涉儀系統提供平面、球面、光學系統及組件的透射波前的快速，高精度測量。
..........可以測量玻璃或塑料光學元件，如平板、透鏡和棱鏡，甚至精密機加工的金屬和陶瓷表面。
Smar tAveraging”技術
..........測量平均對于減少隨機噪聲源是一種非常有效的辦法，如空氣湍流的影響，但如何確定理想的平均次數是令人頭疼的-.
..........平均次數太少影響測試效果,次數太多則浪費測試時間。
..........Smar tAveraging技術是ZYC0的MXn軟件中一個特別的功能，可以自動計算評估并采用理想的平均次數。
..........Smar tAveraging Tm可以減少操作員的工作量,減少操作者的人為影響，增加測量結果的一致性。
QPSIM抗震型干涉計量
..........優化的光學系統設計結合高功率激光器,使ZYG0專有的QPS抗震干涉技術，能夠在震動環境中實現可靠的“零波紋”相位測量，并可以在質量控制實驗室和生產現場提供準確的表面計量。
|
集成大量常用測量程序模塊
? 多個樣品的同時分析
? 球面曲率半徑的測量
? 角錐和棱鏡測量
? 雙球面和三平板的測量
? 相對角度和楔板楔角的測量
? 材料均勻性的測量
? 傅立葉變換移相干涉測量(MST型)
? 動態設備如MEMS的測量
? 薄膜上下層形貌和厚度的測量
? 金屬零件的測量
|
|
|
簡單的定制過程，用戶可調
? 設定數控采集和數據處理過程中的各種參數
? 選擇需要顯示的圖像曲線和數據結果
? 幾百種符合工業標準的數據可供選擇
? 自定義屏幕上各種窗口的編排
? 保存和輸出每個樣品參數測量.分析設定數據結果
? 適用于工業化生產的軟件
? 質量控制--自動顯示”合格/不合格”
? 編程功能--儀器自動按用戶所編程序模式運行.產生相應的信息
? 根據用戶定義的計算公式，產生相應的結果
? 實時屏現SPC
? 自動數據保存和統計
? 應用程序”鎖定“功能
|
|
|
強大的數據分析功能
? 數據濾波和剪輯
? 像差計算
? PSF和MTF圖
? 斜率圖/功率譜密度/環繞能
? ASCII和"XYZ"數據格式
? Zernike分析
? 數據和圖像加減、縮放、旋轉和轉換
? ZEMAX、CodeV和0SL0數據格式
|
|
系統
|
測量功能
|
精密測量各種反射面和光學系統的表面面形、精密測量光學系統的傳輸波前
|
|
測量技術
|
QPSI快速機械相移模式和傳統的機械相移干涉模式（PSI）
|
|
校準系統
|
快速條紋采樣系統(QFAS) (雙光點定位于十字線)
|
|
測量光束直徑
|
4″（102mm）或6″（152mm）
|
|
對準視場范圍FOV
|
4″：±3°；6″：±2°；
|
|
光學中心線
|
4.25″（108mm）
|
|
激光光源
|
大功率穩頻氦-氖激光，IIIa級
|
|
波長
|
633 nm
|
|
頻率穩定度
|
< 0.0001 nm
|
|
相干長度
|
＞100m
|
|
成像分辨率
|
1024 x 1024像素
|
|
幀速
|
100Hz（PSI）
|
|
數據采集時間
|
130-300ms
|
|
數據模式
|
8位
|
|
放大
|
電控1-5X
|
|
偏振
|
接近圓偏振（1.2：1或者更好）
|
|
光曈調焦范圍
|
4″：±2.5m；6″：±5.5m；
|
|
計算機和軟件
|
高性能DELL PC，Windows7，64位，ZYGO**軟件 MetroproTM 9和MetroproTM X（2）
|
|
安裝構造
|
水平臥式或垂直立式
|
|
附件
|
詳細參考ZYGO激光干涉儀附件向?qū)募?，OMP-0463
|
|
尺寸(長x寬x高)
|
4″：69 x 31 x 34 cm (27.3 x 12.1 x 13.4 in.)；6″：92 x 31 x 34cm （36.4 x 12.1 x 13.4 in.）
|
|
重量
|
4″:≤85lb（38Kg）；6″:≤100lb（45Kg）
|
|
電源
|
100-240VAC，50/60Hz
|
工作環境：
|
溫度
|
15°C - 30°C (59°F - 86°F)
|
|
溫度變化率
|
＜1.0°C/15min
|
|
濕度
|
相對濕度5% - 95% , 無凝結
|
|
隔振
|
QPSI模式可以在振幅不超過150nm的震動環境下進行測量；機械移相測量模式推薦使用被動隔振系統。
|
性能參數：
|
RMS重復性（3）
|
< 0.06 nm, λ/10,000 (2σ)
|
|
RMS波前重復性（4）
|
< 0.35 nm,λ/1800 (mean + 2σ)
|
|
像素峰值偏差(5)
|
< 0.5 nm, λ/1200 (99.5th %)
|
