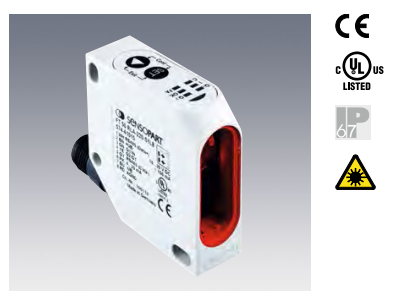

ft 50-rla-70 / 100 / 220 森薩帕特測距傳感器

高精度三角測距傳感器的測量與對比度無關，因而能檢測各種不同材料的工作距離。事先設定的工作距離使測距傳感器能夠很容易地投入應用。電壓會隨著距離的增加呈線性上升。無論目標物體的反射率如何，這些傳感器都可以提供準確的測量結果

市場價：

優惠價：0.00

服務保障：原裝真品｜發票保障｜全國包郵｜售后無憂

立即留言

聯系人：朱盛

聯系電話：021-58951071

手機號：15921165535

郵箱：814294500@qq.com

工作時間：8:00-17:45

儀器詳情儀器參數 相關問答

技術及應用的多元化

當工作范圍小于1米時，我們的光學傳感器使用的是三角測量法，當工作范圍較大時，則使用飛行時間測量法。除了光電傳感器，還有用于測量透明或高反射率材料的超聲波傳感器，和在惡劣環境條件下近距離測量金屬物體的電感式傳感器。高精度三角測距傳感器的測量與對比度無關，因而能檢測各種不同材料的工作距離。事先設定的工作距離使測距傳感器能夠很容易地投入應用。電壓會隨著距離的增加呈線性上升。無論目標物體的反射率如何，這些傳感器都可以提供準確的測量結果，而且其全面的功能同樣令人印象深刻?？蛇x的串口允許通過計算機進行配置來實現測量值的可視化。

產品特性

? 測量精準，分辨率高
? 與被測物體的反射率關系很小即便是表面粗糙及反射率很高的物體
? 穩定性高，受外界溫度的影響小
? 模擬量輸出頻率高（響應時間短）
? 一個開關量輸出，一個模擬量輸出 4…20mA
? 通過施教鍵能夠進行簡單的調節

測量原理

——基于三角測量法的測距

光學三角測量法適用于準確的近距離測量。借助一個特殊的接收器和一個位置探測器（例如，光電二極管陣列），傳感器能夠不受被測物體反射的影響來測量與被測物體的距離（如圖）。被測物體的顏色和紋理（如光澤度）對于測量精度幾乎沒有影響。FT50-RLA系列激光測距傳感器通過模擬量輸出（如4至20mA）或者通過串行RS485接口輸出一個和距離成比例的信號。數字輸出的開關感應距離可設置在工作范圍內的任何區域（通過施教功能設置）。

三角測量法的運行過程：

借助于一個線狀位置探測器，測距傳感器測量時不受反射光的影響。從物體P1處反射回來的光線映射在P1’的位置上。由此傳感器確定這個距離信號。相應的，P2處的光線會打在探測器P2’的位置上。

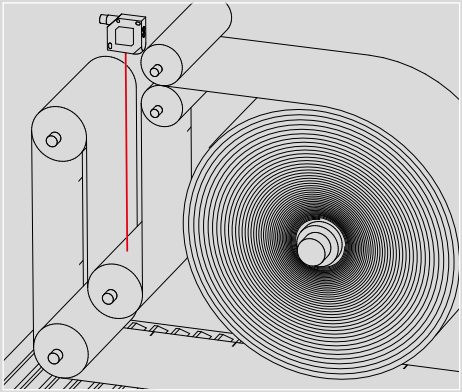

使用激光測距傳感器FT 50 RLA-220控制張力輥

使用激光測距傳感器FT 50 RLA-220控制張力輥

應用領域：

? 汽車及零部件
? 機械及特殊設備制造業
? 裝配與處理
? 包裝行業
? 倉儲及運輸技術
? 鋼鐵行業
? 紡織及造紙工業
? 木材加工

Ft 50-rla-70 / 100 / 220 技術參數：

工作范圍	30…100 mm / 70…170 mm / 80…300 mm	工作電壓	18...30 V DC
測量范圍	70mm/100mm/220mm	空載電流	<40mA
光源類型	紅色激光，650 nm	輸出電流	< 100 mA
分辨率	小于測量值的0.1%(詳見產品列表)	保護電路	電路反接保護 UB/短路保護所有輸出端Q
線性度	小于測量值的0.25% (詳見產品列表)	防護等級	2
重復精度	小于測量值的0.25%	啟動延遲	< 300 ms
外形尺寸	50x50x17mm	開關量輸出	PNP
防護等級	IP 673	輸出功能	N.O. (常開) /N.C. (常閉)
外殼材料	ABS	最大電容負載	< 100 nF
前面板材料	PMMA	模擬量輸出	4...20 mA
連接類型	(詳見列表)	溫度漂移	<測量值的0.02 %/ K
工作環境溫度	-10...+60 °C	負載	≤ 500 ?
倉儲環境溫度	-20... +80 °C	開關頻率.	≤ 1kHz (高速模式) ≤ 10 Hz (正常模式)
重量	43g	響應時間	0.4 ms(高速模式) 40 ms(正常模式)
抗震動性與沖擊性	EN 60947-2	控制輸入IN

工作范圍	測量范圍	分辨率	線性度	連接類型	產品型號	訂貨編號
30 … 100 mm	70mm	0.1 mm	0.25 mm	接口，M12x1，5-針	FT 50 RLA-70-PL5	574-41027
70 … 170 mm	100mm	0.17 mm	0.42 mm	接口，M12x1， 5-針	FT 50 RLA-100-PL5	574-41032
80 … 300 mm	220 mm	0.3 mm	0.75 mm	接口，M12x1，5-針	FT 50 RLA-220-PI5	574-41029
