儀器詳情儀器參數 相關問答

便攜式的HOMMEL粗糙度儀T1000與LV16掃描驅動器一起可以實現表面粗糙度的測量。根據 DIN德國標準，ISO國際標準和JIS日本標準，使用 Waveline20掃描驅動器可以測量波紋度和原始輪廓參數。尤其是在車間里，簡捷的便攜式HOMMEL粗糙度儀T1000，作為一套完整的小型移動式或臺式的測量站，可以滿足很高的測量需求。人機控制的設備外殼上備有圖形顯示同時還有觸摸式鍵盤。所有的輸入都可以登錄并且顯示器上將顯示所有的測量結果（參數，圖形，等）。暫停使用時驅動器LF16也可安放在機器的攜帶手柄處。

五個測量程序可以快速執行各項測量任務并對測量結果進行存儲，確保操作者獲得可信的正確的測量數據。使用一體化的打印機可以記錄各種測量結果和數據值可以是數值形也可以是字符型數據。測量登錄是用來檢查表面的質量，同時它可構成了一個重要的檢測報告，不僅僅是對質量控制和保證有意義而且都你的客戶也很有意義。

基本操作

1.連接電源/充電器

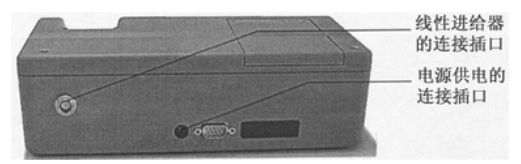

2. 將電源裝置的電纜插入到連接插口中(見圖2-2)。在T1000的背面?？勺詣?dòng)轉換到電源提供的電壓(90-240 伏)。

電池操作

1.使用所帶的電源或者充電裝置，在首次啟動之前給電池充電。.
2.執行段落2.4.1 中的步驟1到2。完全充電的時間大約為4個小時。
3.將HOMMEL粗糙度儀T1000從電源裝置中斷開。裝置現在可以用于電池操作了。

開機

基本型

1.檢查并確保T1000有電源(主電源或電池操作)。
2.檢查獨立的測量部件間的所有連線。
3.檢查打印機中是否有打印紙。
4.按下裝置上的CSTART>按鈕來打開HOMMEL粗糙度儀T1000?！鶷1000也可以通過按下直線驅動器正面的綠色按鈕來啟動。
5. HOMMEL粗糙度儀T1000執行系統檢查(初始化和連接部件的檢查)。
6.裝置切換到測量和調整界面。
7.如果必要可調整顯示面板的對比度。

頂級型

開機之后，HOMMEL粗糙度儀T1000檢測所有的部件(初始化)。如果連接的是Waveline20，將自動進行檢測T1000顯示回原點運行菜單。然后對這些部件執行回原點。*

測量

可以在測量模式和調整模式時執行測量?？梢杂面I切換到調整模式菜單。會有如下的顯示:

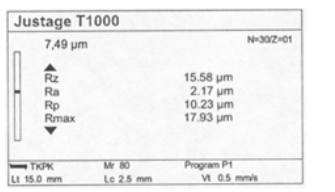

圖2-3:開機后顯示的測量模式和調整模式界面

測量程序中已設定的參數將在測量模式和調整模式界面中顯示(見第6章)。測量運行是通過按下HOMMEL粗糙度儀T1000上的【START】鍵或直線驅動器前面的綠色按鈕來實現的。創建/改變測量模式程序

要?jiǎng)?chuàng)建或改變一個測量模式程序，鍵轉換到基礎菜單中：

P1程序1		T1000基礎菜單.
Program selection 程序選擇		Service服務
Program input 程序輸入		Language語言
System configuration 系統配置		Reference run回原點
Profil representation 圖形表示
Date/Time日期/時間
Security安全性
1.▼按啟動鍵來選擇，按ESC鍵返回!		2.▲按啟動鍵來選擇，按ESC鍵返回

操作和提示：

操作	功能/說明
1.滾輪	— 程序步驟，參數選擇，參數設置等的設置輪
2.顯示	— 背燈圖形顯示，240X160 點 — 最多可以同時顯示4個參數
3.公差指示燈	— 評估的測試結果的指示燈 — 操作狀態的指示燈(等待)
4.鍵盤	— 帶有清晰壓點的敏感性手觸鍵盤
5.攜帶手柄	— 搬運提手 — LF16驅動器的存放處
6.帶蓋打印機	一體化的圖形點陣打印機 — 在特殊的熱敏紙上打印(圖形轉向90° ) — 蓋住打印機/紙張導向 — 可以向后面移動****
7.立柱連接螺孔	— 左右兩個螺孔可供連接立柱(類型號151414) ，用于驅動器高度的調整。
8.PCMCI驅動(只用于“高級”和“頂級”版本選項)	— 驅動大容量?jī)?nèi)存卡，用8MB內存卡來傳輸和歸檔測量程序,圖形和測量結果。
9.背帶連接螺孔	— 背帶的兩側連接處(內螺紋)

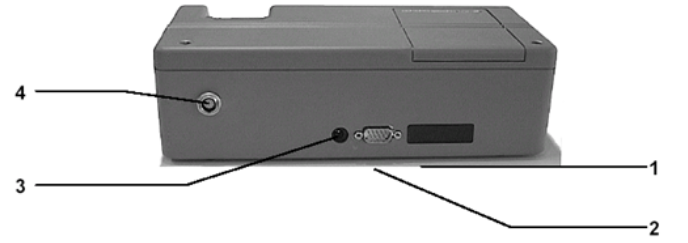

HOMMEL粗糙度儀T1000的背面：

連接元素	功能
IRD界面	— 測量結果的無線傳輸紅外線界面
2串行接口V 24/RS232	— 例如，連接到計算機上傳輸測量結果
電源插槽	— 將T1000與電源相連(主控電源，電池充電)
接口	— 直線驅動器連接插座

—— 請以實際操作樣冊為準，如需完整版操作說明，請留言或電詢！
