產品概述：
利用引導式測試設置和自動化驅動器測量提供可靠、可復驗的測試結果，使電機驅動器故障排除工作化繁為簡。Fluke MDA 510 和 MDA 550 Motor-Drive Analyzer 不僅可以節省時間和避免復雜的測量設置所帶來的麻煩，同時還能簡化變頻驅動器的故障排除過程。只需要選擇一項測試，接下來分步引導式測量就會顯示出您需要在何處建立電壓和電流連接，同時，預設的測量配置能夠確保您采集到每個關鍵電機驅動器部分所需的所有數據——從輸入到輸出、直流總線以及電機本身。從基本測量到高級測量，MDA-500 系列能夠做到全面覆蓋，而利用內置的報告生成器，您可以快速、輕松、自信地生成校準前和校準后報告。
MDA-510 和 MDA-550 是理想的便攜式電機驅動器分析測試工具，可以幫助您查明并排除逆變器型電機驅動器系統的各種常見問題。
? 測量電機驅動器的主要參數，包括電壓、電流、直流總線電壓電平和交流波紋、電壓和電流失衡和諧波 (MDA-550)、電壓調制和電機軸電壓放電 (MDA-550)。
? 執行擴展諧波測量，以確定低次和高次諧波對您電力系統的影響。

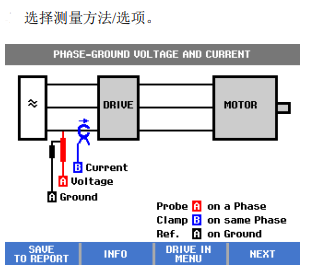

? 進行引導式測量，利用圖形化分步式電壓和電流連接圖，對電機驅動器輸入、直流總線、驅動器輸出、電機輸入和電機軸 (MDA-550) 進行測量。
? 使用簡化的測量設置和預設的測量配置，根據所選的測試程序自動觸發數據收集。
? 快速、輕松地創建報告，尤其適合記錄故障排查日志以及與他人協作。
? 測量額外的電氣參數，借助完整的 500 MHz 示波表、儀表和記錄功能，對工業系統進行全面的電氣和電子測量。
—— 采用引導式測試測量，使分析工作變得比以往更容易 ——
驅動器輸入
通過測量輸入電壓和電流，然后通過將變頻驅動器 (VFD)（又稱為變速驅動器 (VSD) 或調速驅動器 (ASD)）的標稱額定電壓與實際供給電壓進行比較，來快速查看數值是否處于可接受的限值范圍之內。然后，檢查輸入電流，確定電流是否處于最大額定范圍之內，以及電纜規格是否合適。您還可以通過目視檢查波形形狀或查看具有總諧波失真和單個諧波的諧波頻譜圖屏幕 (MDA-550)，檢查諧波失真是否處于可接受的水平。
|
|
電機軸電壓
來自變頻驅動器的電壓脈沖可能在電機定子至其轉子間發生耦合，從而導致轉子軸上出現電壓。當這種轉子軸電壓超過軸承潤滑脂的絕緣電壓時，可能會出現閃絡電流（火花），從而導致電機軸承座圈發生點蝕和槽蝕，這種損壞可能導致馬達過早出現故障。MDA-550 系列分析儀附帶有碳纖維刷探針，可輕松檢測是否存在破壞性的軸電壓（閃絡電流引起），同時，脈沖振幅測量和事件計數功能則讓您能夠在發生故障之前采取措施。MDA-550 的附件和功能讓您能夠發現潛在的損壞，而無需投資昂貴的永久安裝式解決方案。
|
電壓和電流失衡
檢查變頻調速驅動器輸入端子上的電壓失衡，從而確保相位失衡不會過高 (<2%) 且相序正確。您也可以檢查電流失衡，因?yàn)檫^度失衡可能表示驅動器整流器存在問題。
|
|
驅動器輸出
重點通過測量電壓頻率比 (V/F) 和電壓調制深度來檢查逆變器驅動器輸出。當 V/F 比率的測量值偏高時，電機可能過熱。當 V/F 比率偏低時，所連接的電機可能無法在負載上提供所需的扭矩，進而無法充分地運行預期的流程。
|
擴展諧波測量
諧波過多不僅會威脅旋轉電機的安全，對連接到電力系統的其他設備也是一個威脅。MDA-550 能夠發現電機驅動器的諧波，還能發現逆變器開關元器件可能產生的影響。MDA-550 有三個諧波范圍，1 至 51 次諧波、1 至 9 kHz 和 9 kHz 至 150 kHz超諧波，能夠發現任何諧波污染問題。
|
|
直流總線
在電機驅動器中，驅動器內部的交流-直流轉換至關重要，為獲得更佳驅動器性能，必須要保證電壓正確、充分濾波并保持低紋波水平。高波紋電壓可能說明電容器存在故障或所連接電機的規格不正確。MDA-500 系列的記錄功能可用于在負載接通的工作模式下對直流總線的性能進行動態檢查。
|
電壓調制
運用脈沖寬度調制信號的測量值來檢查可能對電機繞組絕緣造成損壞的高電壓峰值。脈沖的上升時間或陡度通過 dV/dt 讀數（一定時間內的電壓變化率）來表示，此讀數應與電機規定的絕緣值進行比較。這些測量值還可以用于確定開關頻率，以判斷信號發生上下浮動的電子開關或接地是否存在潛在的問題。
|
|
電機輸入
確保為電機輸入端子接入電壓至關重要，而合理地選擇驅動器與電機之間的布線同樣關鍵。錯誤的布線選擇會導致驅動器和電機由于反射電壓峰值過高而損壞。檢查端子上的電流是否處于電機額定值范圍之內非常重要，因?yàn)殡娏鬟^高會導致電機過熱，并因此縮短定子絕緣的壽命，導致電機提前出現故障。
|
分步引導式測量確保在您需要時提供所需的數據
MDA-500 系列旨在幫助您快速、輕松地檢測和排除三相和單相逆變器型電機驅動器系統的各種常見問題。借助屏幕上的信息和分步式設置向?qū)?，您可以輕松配置分析儀并獲得所需的驅動器測量，從而快速做出更好的維護決策。從電源輸入端口到已安裝的電機，MDA-500 所提供的測量功能讓您能夠快度為電機驅動器排除故障。
|

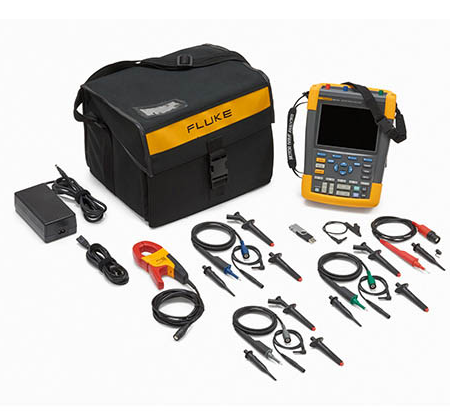

Fluke MDA-550
電機驅動分析儀，4 通道，500 MHz，帶電機軸電壓和諧波功能
? 1 塊 BP 291 鋰離子電池組
? 1 個 BC190 充電器/電源適配器
? 3 根 VPS 100:1 高壓探針，帶鱷魚夾
? 1 根 VPS410-II-R 10:1 500MHz 電壓探針
? 3 個 i400s 交流電流鉗
? 1 只 C1740 便攜包
? 1 個 2 GB U 盤，含手冊和 FlukeView? 2 軟件
? 1 套 SVS-500 軸電壓套件（3 個電刷、探針架、兩件式延伸桿和磁性座）
|
